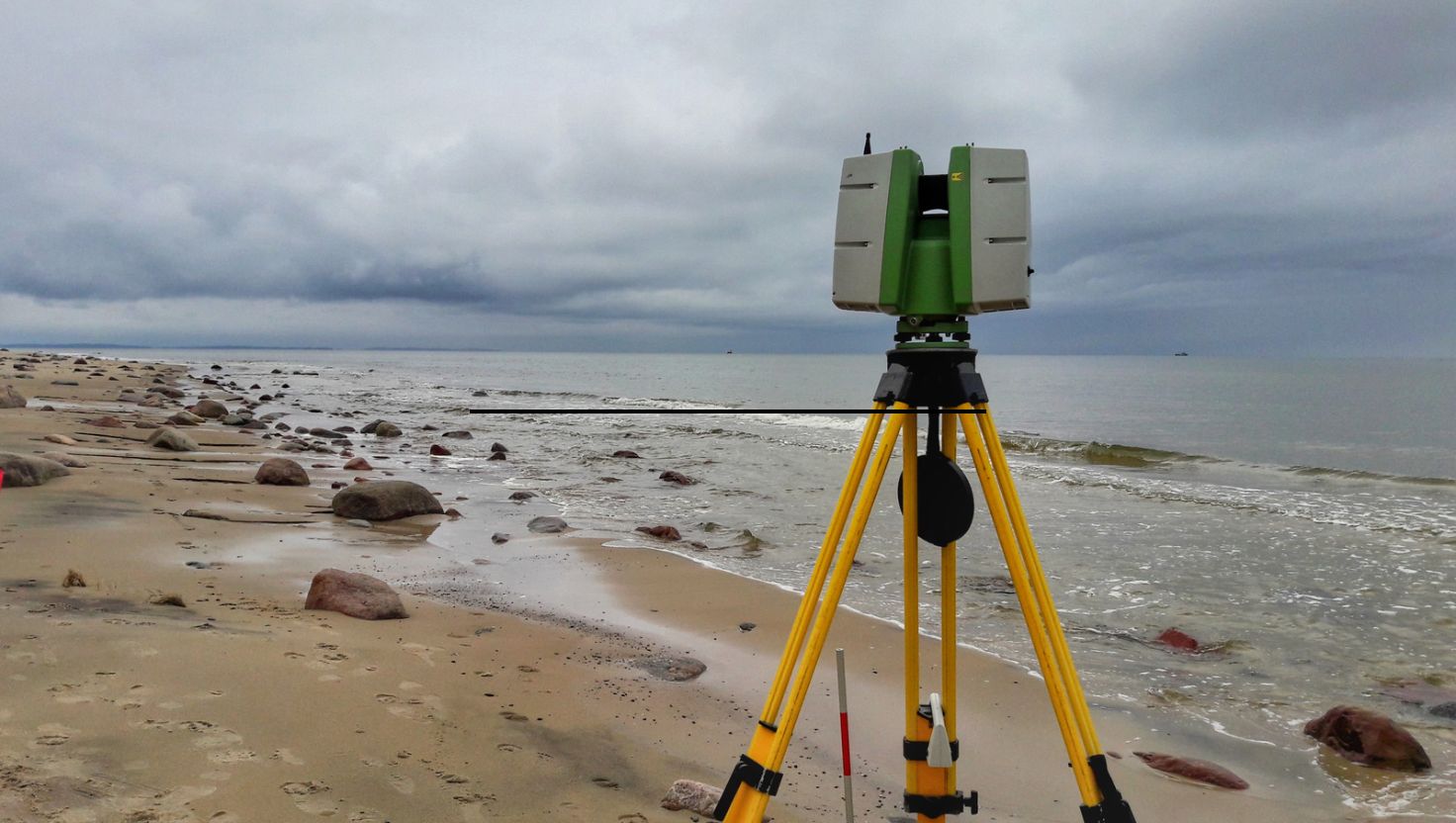

A lézerszkennelés pontosabbá teszi az építési beruházások ellenőrzését

Röviden

• A lézerszkennelés részletes térbeli adatokat rögzít a meglévő épületekről és a kivitelezés aktuális állapotáról.
• A közös felmérési alapadat csökkentheti a tervezési bizonytalanságot, és segíthet a teljesítések ellenőrzésében.
• A beruházóknak a mérési pontosság mellett a modell minőségét és az adatok felhasználhatóságát is ellenőrizniük kell.

Vida Balázs egy Városliget környéki épület felmérésénél találkozott először igazán meggyőző lézerszkennelési munkafolyamattal. Egy másik szakember nagyméretű műszerrel érkezett, majd viszonylag rövid idő alatt végzett az épületben. Balázs másnap már elkészült alaprajzokat, homlokzatrajzokat és metszeteket látott a megrendelő irodájában. A Theodolight Kft. ügyvezetője a DIG-IT Podcastban idézte fel, hogyan változtatta meg ez a tapasztalat a technológiáról alkotott véleményét. A történet nem pusztán egy gyorsabb mérőeszközről szól. A különbség abban rejlik, hogy egy épületről milyen részletességű, később is felhasználható adatok állnak rendelkezésre.

Az épület lézerszkennelés ma már a tervezés, a kivitelezés és az ingatlanüzemeltetés közös adatforrása lehet. A beruházó számára a kérdés jóval túlmutat a felmérés sebességén. Mennyire megbízhatóak a kivitelezők által használt méretek? Ellenőrizhető-e, hogy valóban az épült meg, amit megrendeltek? Megállapítható-e egy későbbi elszámolási vitában, milyen volt az épület korábbi állapota? A BIMEXEC különkiadásában Debreczeni Szabolcs, Vida Balázs és Németh Dániel ezekre a kérdésekre keresett gyakorlati válaszokat. A beszélgetés legfontosabb üzleti tanulsága, hogy a pontos adatgyűjtés önmagában még nem elég. A megtérülés lehetősége a felmérésre épülő, ellenőrizhető munkafolyamatokban rejlik.

Az épület lézerszkennelés több adatot rögzít, mint a hagyományos felmérés

A hagyományos épületfelmérés során a szakember előre meghatározott pontokról és szerkezetekről vesz fel méreteket. A lézerszkenner ezzel szemben nagy sűrűségű térbeli adatállományt készít. A lézeres távolságmérésből koordinátákkal rendelkező pontok keletkeznek, amelyek együtt pontfelhőt alkotnak. Debreczeni Szabolcs, a Leica Geosystems terméktámogató mérnöke az adásban részletesen bemutatta a működés alapjait. Elmondása szerint a korszerű berendezések másodpercenként több millió mérési pontot is rögzíthetnek. Ez lényegesen több térbeli információt jelenthet, mint a különálló méretek hagyományos felvétele.

A részletes adatgyűjtés különösen az utólag felmerülő kérdéseknél értékes. Ha egy tervezőnek később újabb méretre van szüksége, megfelelően rögzített és feldolgozott pontfelhőből azt új helyszíni mérés nélkül is meghatározhatja. Ez azonban nem jelenti, hogy minden felület automatikusan látható. A takarásban maradó szerkezetek, a hozzáférhetetlen helyiségek és a nem megfelelő mérési pozíciók hiányos adatállományt eredményezhetnek. A milliméteres pontosság sem minden esetben garantált. A tényleges minőséget a berendezés, a felmérési módszer, az illesztés és az ellenőrzés együttesen határozza meg.

A pontfelhőből közös tervezési alap lesz

A lézerszkennelés üzleti jelentősége akkor válik láthatóvá, amikor az adatokat több szereplő kezdi használni. Németh Dániel, az AFMTEC üzletfejlesztési vezetője és BIM-szakértője a modellalkotási folyamatról beszélve hangsúlyozta a közös kiinduló állapot jelentőségét. Felújításnál a felmért épületből készített modell alapot adhat az építészeti, gépészeti és tartószerkezeti tervezéshez. Így a szakágak nem egymástól függetlenül készített felmérésekre támaszkodnak. A közös állomány az ajánlatok összehasonlítását is segítheti, mert az ajánlattevők azonos geometriai alapadatokat használhatnak.

Ezt a munkafolyamatot nevezik lézerszkennelésből történő épületinformációs modellezésnek (Scan-to-BIM). A pontfelhő azonban még nem azonos az épületinformációs modellel (BIM). A modell létrehozásához a geometriai elemek értelmezésére és a szükséges tulajdonságok hozzárendelésére is szükség van. Az Automation in Construction folyóiratban megjelent kutatás a modellezési módszer és a szakember felkészültségének hatását is vizsgálta. Az eredmények szerint a modellezési eljárás befolyásolja az elkészült modell méretpontosságát. Ez fontos korlátja annak az elképzelésnek, hogy egy pontos szkennelésből automatikusan ugyanolyan pontos BIM-modell keletkezik.

A kivitelezés ellenőrzésében már pénzügyi tétje van az adatoknak

A BIMEXEC-beszélgetés egyik legtanulságosabb példája egy kivitelezési elszámolási vitáról szól. Németh Dániel egy korábbi projektnél ismertette, hogyan használták a különböző időpontokban készült pontfelhőket. A fővállalkozó és egy vakolást végző alvállalkozó között vita alakult ki az elvégzett munka mennyiségéről. A kivitelezés során rendelkezésre álltak a vakolás előtti és utáni felmérések. Ezek összevetésével a résztvevők a felhordott anyag mennyiségét is vizsgálni tudták. Németh beszámolója szerint az elemzés a fővállalkozó feltételezését támasztotta alá.

Az eset üzleti jelentősége nem a konkrét vita kimenetelében, hanem az ellenőrzés lehetőségében áll. Egy korábban rögzített állapot később is összevethető a megváltozott épülettel. Ez támogathatja a mennyiségi elszámolást, a minőségellenőrzést és a teljesítésigazolás előkészítését. Az ilyen elemzés ugyanakkor nem helyettesíti automatikusan a szerződéses bizonyítást vagy a szakértői vizsgálatot. A mérési bizonytalanságot, az alkalmazott számítási módszert és az összehasonlított felületeket is dokumentálni kell. A beruházó számára éppen ezért az adatgyűjtés rendszeressége és ellenőrizhetősége válik meghatározóvá.

A pontosságot a teljes mérési rendszer határozza meg

A pontfelhők összeillesztése különösen nagy épületeknél jelent komoly mérnöki feladatot. Vida Balázs a felmérések előkészítéséről és ellenőrzéséről beszélve a helyszíni alapponthálózat jelentőségét emelte ki. Az azonos koordinátarendszerben rögzített alappontok segítenek abban, hogy a különböző műszerekkel és időpontokban készülő adatok összevethetők legyenek. Egy hibásan illesztett felmérés félrevezető következtetésekhez vezethet. Ha például két szakági modell egymáshoz képest elcsúszik, az ütközésvizsgálat nem feltétlenül a tényleges építési helyzetet mutatja. Balázs ezért a mérési hálózat belső kontrolljait és az eltérések rendszeres vizsgálatát hangsúlyozta.

A kutatási eredmények ugyanezt az óvatosságot indokolják. Egy hét ipari felmérésből származó pontfelhőt vizsgáló tanulmány azt a problémát elemezte, hogy a gyakorlati idő- és termelékenységi korlátok befolyásolják az adatminőség ellenőrzését. A mobil felmérési technológiák további lehetőségeket kínálnak, de saját kompromisszumokkal járnak. Egy iPad Pro lézeres érzékelőjét vizsgáló kutatás szerint a mérési módszer és a készülék mozgatása jelentős hatással lehet a pontosságra. A gyors adatgyűjtés ezért nem minden mérnöki feladatnál helyettesítheti a professzionális geodéziai felmérést.

Az épületdigitalizálás értékét a későbbi felhasználás dönti el

A lézerszkennelés nem ér véget a felújítás terveinek elkészítésével. A kivitelezés közben rögzített állapotok később a megvalósulási dokumentáció és az üzemeltetési modell alapjául szolgálhatnak. Németh Dániel a beszélgetésben arról is beszélt, hogy a pontfelhők mellett fényképeket és panorámaképeket használnak az állapotok dokumentálásához. A többféle adatforrás azonban önmagában nem biztosítja a jó üzemeltetési információt. Ahhoz rendezett, egymással összekapcsolható és karbantartható adatállományokra van szükség. Az adatkezelési követelményeket ezért már a felmérés megrendelése előtt érdemes tisztázni.

A DIG-IT olvasata szerint a lézerszkennelés legjelentősebb vezetői előnye az ellenőrizhető közös valóságkép. A beruházó, a tervező és a kivitelező ugyanarra a dokumentált állapotra hivatkozhat. Ez csökkentheti az értelmezési vitákat, de új felelősségeket is teremt az adatminőség és a modellkezelés területén. A döntő kérdés nem az, hogy hány millió pontot képes rögzíteni a műszer. Sokkal fontosabb, hogy a vállalat milyen döntéseket hozhat meg ezek alapján, és hogyan ellenőrzi a következtetések megbízhatóságát. A technológia értékét végül nem a felmérés látványossága, hanem a használható bizonyíték és a jobb döntési alap adja. A gyakorlati példák és a mérnöki módszertan részletei meghallgathatók a DIG-IT Podcast BIMEXEC-különkiadásában; további szakmai beszélgetések pedig a podcast hangtárában érhetők el.
